Artesyn iMP係列

麵對快速的設計到製造時間表、稍縱即逝的市場機會以及降低全壽命成本的迫切性，靈活性至關重要，尤其是在係統電源供應方麵。為了應對這些挑戰，Advanced Energy的嵌入式電源部門提供iMP係列可配置電源。這些單元完全可數字編程，經過專業設計，可在當今快節奏、注重成本的工業環境中提供適應性和支持。

Artesyn iMP係列

750至1158 W可配置AC-DC電源

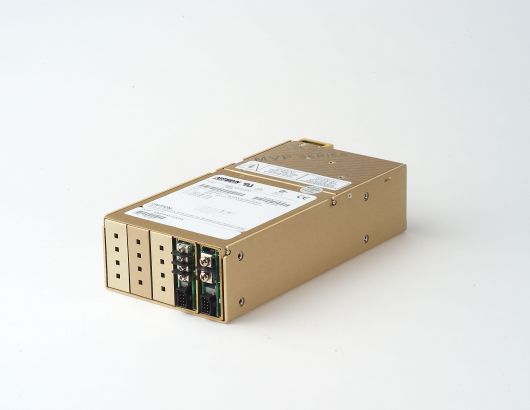

iMP4 係列

iMP4係列是一種交流輸入到直流輸出的可配置電源係統，由微處理器控製的PFC前端組成，提供五個插槽，可接受具有2V到60V範圍內的單、雙或三輸出的智能DC-DC轉換器模塊。單輸出模塊有四個功率範圍，可以混合匹配並並聯或串聯連接，以獲得數千種針對任何應用定製的輸出組合。用戶可配置的功能包括電流限製和輸出順序，以及輸入和輸出OK信號和指示器。iMP4係列能夠提供高達1100 W的功率和多達15個隔離輸出，具有完整的醫療安全認證，是一種極其靈活和通用的多輸出電源解決方案。這些數字控製電源具有符合PMBus®的I2C串行接口，可通過直觀的用戶GUI對單個輸出的電壓、電流限製和啟用/禁用狀態等參數進行編程。串行接口還允許遠程監控電壓、電流和溫度。

特點規格技術文檔

特點

所有輸出的電流份額大於10A
現場證明MTBF達到550K小時
工業衝擊/Vib（>50G's）
工業溫度範圍（40至70攝氏度）
智能I2C控製
隔離5V@1A備用輸出
所有輸出大於2A的遠程感應
輸入範圍85-264 VAC；120-350伏直流電
頻率47-63 Hz
湧入電流40A峰值（軟啟動）
效率通常為85%，具體取決於配置
滿載時功率因數0.99典型值
開啟時間AC 2.0秒；抑製150mS
EMI濾波器CISPR 22/EN55022 B級
最大泄漏電流300uA
輻射EMI CISPR 22/EN55022 B級
滯留存儲20 mSec min
ACOK>5mS預警
輸入保險絲16A
利潤率為名義利潤的+/-4-6%
編程精度+/-5%
出廠設定點精度+/-1%
手動調整範圍+/-10%；全量程可編程
總體調節0.4%或最大20mV
紋波RMS 0.1%；P-P 1.0%至20MHz
動態響應<2%或100mV，25%負載階躍
100%額定輸出的反向電壓保護
恢複時間到1%以內<300uSec
遙感補償高達0.5V
單線並聯份額在總額定負載的2%以內
DCOK標稱值的+/-5%-可編程
安全性符合EN60950和EN60601
輸出/輸出隔離>1兆歐，500V
模塊開關頻率250kHz接受外部同步信號
ACOK信號
主動式功率因素校正
可配置輸出順序
電壓、電流和溫度的數字監視器（輸入和輸出）
可下載GUI
傳導和輻射到B級的EMI
外部開關頻率同步輸入
現場可更換智能風扇
完全醫療批準
全局DCOK和禁止/啟用（邏輯可編程）
裕度和遠程電壓編程
DCOK和抑製模塊（邏輯可編程）
可選保形塗層
可選延長滯留模塊
可選的額外滯留模塊
可選VME定時和係統DCOK/複位模塊
所有輸出的過載保護
可編程電壓、電流限製、風扇速度、折返或恒流操作
所有輸出的電壓調整（手動或可編程）
OVP可編程
OCP可編程
熱保護OTP/OTW可編程

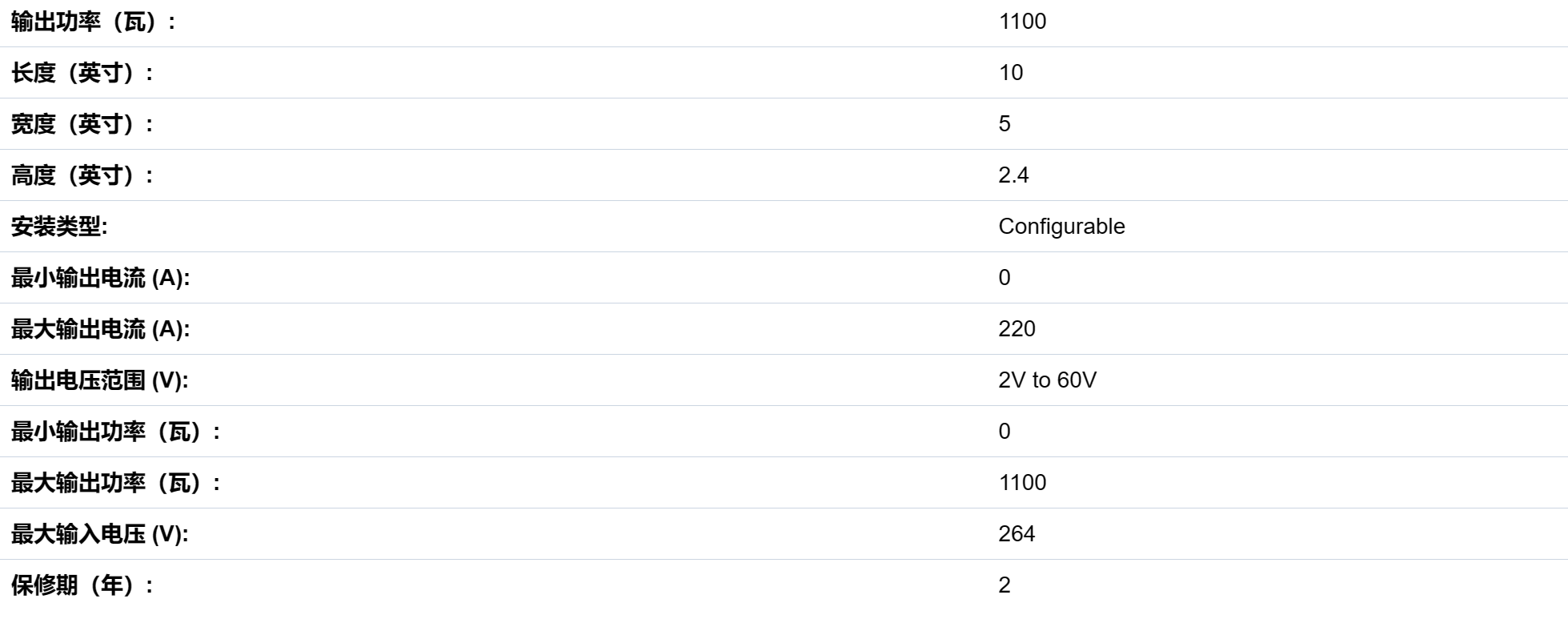

規格

技術文檔
